低压蒸汽排汽消声器
在各工矿企业使用着大量0.13Mpa及以下的低压蒸汽锅炉,在电站热力系统中也有着大量的低压热力装置,如背压式汽轮机、除氧器、辅助抽气器、低蒸汽管线、锅炉连续排污膨胀器、定期排污膨胀器等。上述设备按排汽管要求,配置结构轻便、安装更为方便的排汽消声器。东劢针对不同的消声对象,设计有专用的TDb型背压汽轮机排汽消声器、TDy型高压除氧器排汽消声器及其它系列消声降音产品,可满足用户的运行要求。
低压蒸汽排汽消声器按照用户的排放对象及排放要求进行精心设计,因此,在订购低压蒸汽消声器时须提供下列工况参数:排汽流量多少t/h、排汽压力、 排汽温度、排汽管规格。
一:低压蒸汽排汽消声器用途及产品特点:
低压蒸汽排汽消声器适用于各类低温低压热力装置,如背压式汽轮机、除氧器、辅助抽气器、低压蒸汽管线、锅炉连续排污膨胀器、定期排污膨胀器等。上述设备按排汽管要求,配置结构轻便、安装更为方便的排汽消声器。东劢针对不同的消声对象,设计有专用的TDb\PDb型背压汽轮机排汽消声器、TDy\PDy型高压除氧器排汽消声器可满足用户的运行要求。

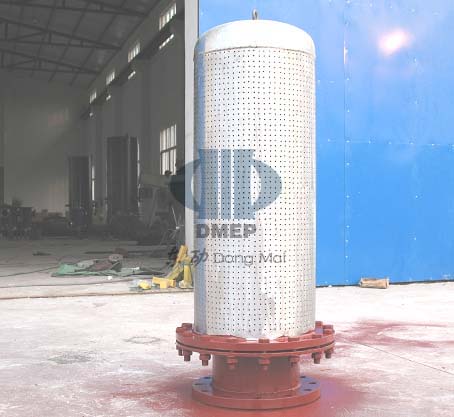

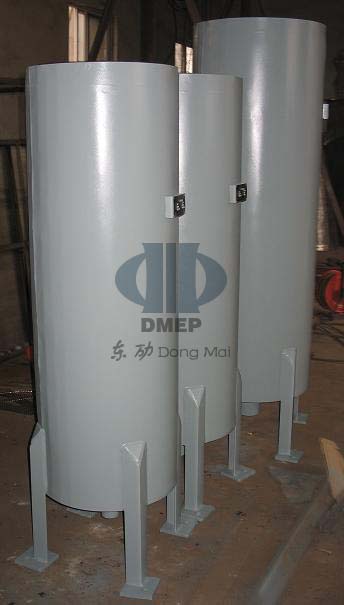

TD系列低压蒸汽排汽消声器我们采用了通孔扩容降压结合阻声吸音的消声原理,其中以通孔扩容降压代替小孔喷注,在结构上确保排汽时顺畅,复合式阻声吸音罩及阻声吸音片的结构能够有效地吸收剩余中高频噪声;PD系列低压蒸汽排汽消声器采用了由金属缠绕通孔扩容降压管及小孔喷射放散壳体构成。扩容降压管将汽流分注,经此噪音衰减并减少声音的再次产生。小孔喷射放散壳体是用不锈钢加工钻孔的具有众多小孔的小孔元件,把具有宽频带的排汽噪声推向人耳不敏感的超高频区域,并加速声音的衰减。东劢电力设备低压蒸汽排汽消声器具有以下优点:
1、排汽消声器的消声量能满足《工业企业噪声卫生标准》的要求,使出口噪声降低30-36分贝(A声级);
2、消降噪声同时不影响排汽的流量;
3、排汽消声器的结构轻小,安装方便。
二、TDb型及TDy型几种常用规格参考选型表:
低压蒸汽排汽放空消声器(TDb系列背压式汽轮机排汽用消声器参考选型表)
型 号 | 外型尺寸 | 底座螺孔 | 接管规格 (参考) | 用 途 | ||||
总长 | 外壳高度 | 壳体外径 | 孔距 | 孔径 | 孔数 | |||
L | L1 | D | b | d | n | d0×δ | ||
TDb-5-20 | 1600 | 1400 | 706 | 479 | 20 | 4 | 325×6 | 背压、手动及安全门排汽 |
TDb-5-50 | 2200 | 2000 | 757 | 532 | 23 | 4 | 377×6 | |
TDb-10-20 | 1650 | 1450 | 706 | 479 | 20 | 4 | 325×7 | 抽汽、手动及安全门排汽 |
TDb-10-50 | 2300 | 2100 | 806 | 566 | 23 | 4 | 426×8 | |
TDb-14-20 | 1700 | 1500 | 706 | 479 | 20 | 4 | 325×7 | |
TDb-14-50 | 2400 | 2200 | 806 | 566 | 23 | 4 | 426×8 |
低压蒸汽排汽放空消声器(TDy系列高压除氧器排汽用消声器参考选型表)
型 号 | 外型尺寸 | 底座尺寸 | 接管规格 (参考) | 配套汽轮机 型号 | ||||||
本体高度 | 接管高度 | 外径 | 弯管半径 | 底座高 | 孔距 | 孔距 | 钻孔 | |||
L | L1 | D | R | L2 | a | b | φd-n | d0×δ | ||
TDY-6-220/8 | 1700 | 100 | 325 | 300 | 800 | 100 | 410 | 20-4 | 76×4 | N50 |
TDY-6-420/15 | 1700 | 100 | 325 | 300 | 800 | 100 | 410 | 20-4 | 89×4 | N100、N125 |
TDY-6-670/24 | 1900 | 100 | 377 | 350 | 1000 | 120 | 460 | 20-4 | 133×4.5 | N200 |
TDY-6-1000/35 | 2000 | 150 | 402 | 380 | 1000 | 140 | 500 | 23-4 | 159×4.5 | N300 |
TDY-6-1000/35× | 2000 | 150 | 402 | 380 | 1000 | 140 | 500 | 23-4 | 159×4.5 | N600 |
三、低压蒸汽排汽消声器安装须知:
(1)排汽消音器应垂直安装,如图所示,用型钢支架将消声器固定支座或落地支腿与炉顶相固定。
(2)为增加排汽消音器抗风能力,对于体形较大消声器设备应采用支承式,及在消声器前的排汽管装一段膨胀弯管以吸收热胀。
(3)排汽消声器下部的排水口应畅通接到地沟,不应装配阀门。
(4)排汽消声器安装于露天平台的,对于TD系列抗喷阻消声器及FHX系列复合式排汽消声器排汽出口在顶部,应用薄板(不锈钢板、镀锌钢板)制作防雨罩一只及周边加装防护网罩。
(5)对于PD系列小孔消声器,安装前应以防小孔堵塞,投入运行前应先安装吹管集粒器,冲管消声器对管路系统进行吹管,清除管道内的杂物。
